2. Selbstbau-Projekt bei wer-kennt-wen

Hier können nun wieder die ersten, die beim 2. Selbstbau-Projekt mitgemacht haben, ihre Schaltung, Platine oder wie immer sie es aufgebaut haben, vorzeigen. Auch hier gilt: Es kommt nicht auf Schönheit an, sondern auf Funktionalität.

 Schickt mir eine Mail (hans-dieter.teuteberg@t-online.de) mit einem Bild und wenn ihr wollt, auch mit etwas Text. Es wird dann hier veröffentlicht.

April 2011
Hans-Dieter

(Fremde Links werden auch hier nicht eingestellt. Wer eine eigene Webseite hat und darauf verweisen möchte, der gebe hier seine Mail-Adresse an, Interessenten können dann direkt Kontakt aufnehmen.)

* * *

Von Mitglied Rolf D.

"Dieser Nachbau vom Silber-Generator eines Marktführers funktioniert
einwandfrei, und stellt ein gutes Kolloid her.
Vielen Dank für die ausführliche Bau-Anleitung, und
die vielen guten Ratschläge in der Selbstbaugruppe bei WkW.
Gruß
Rolf D."

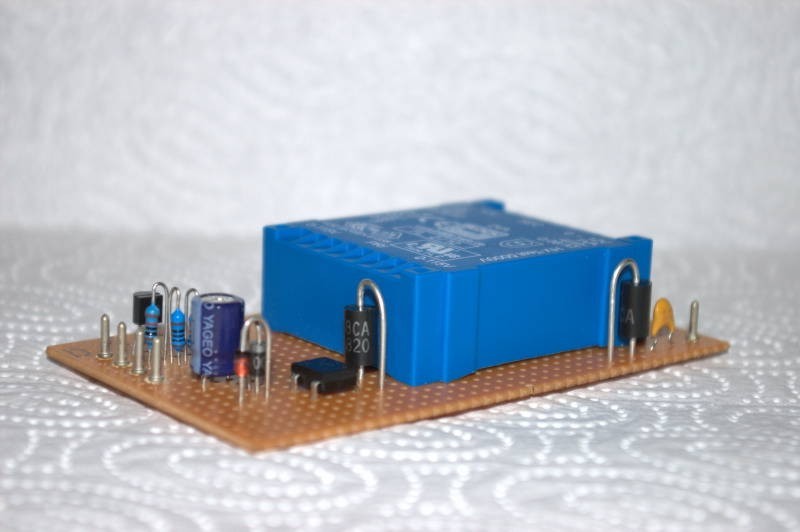

Bild 1

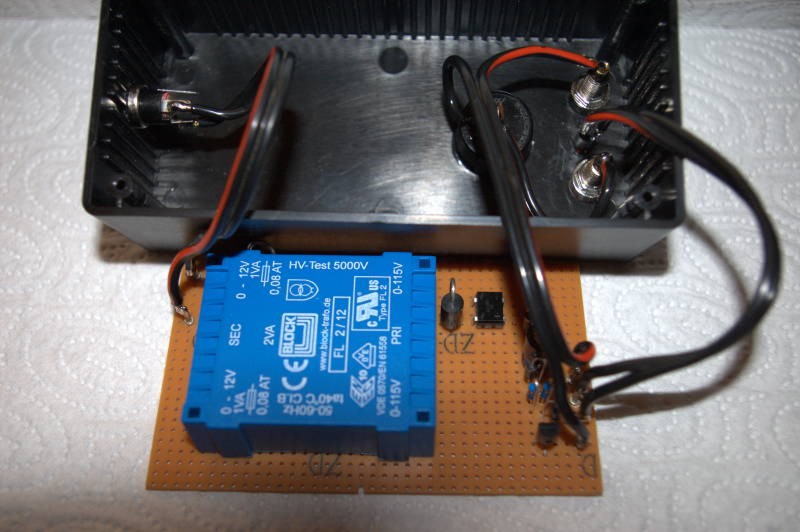

Bild 2

Bild 3

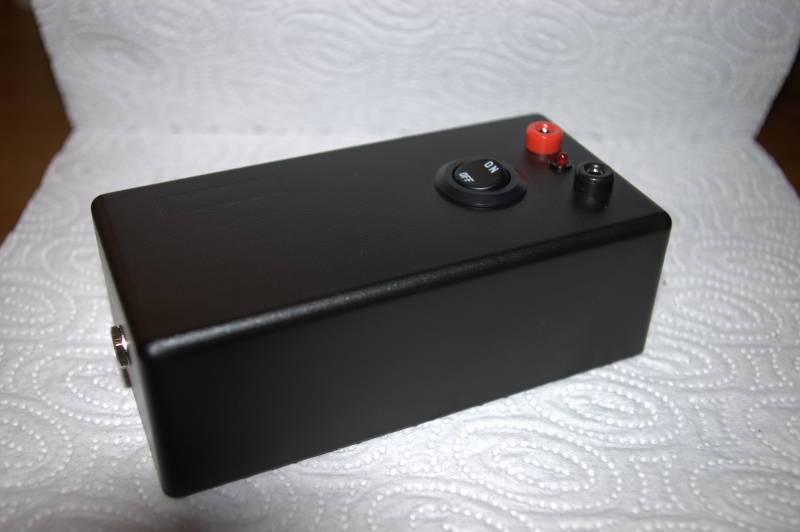

Bild 4

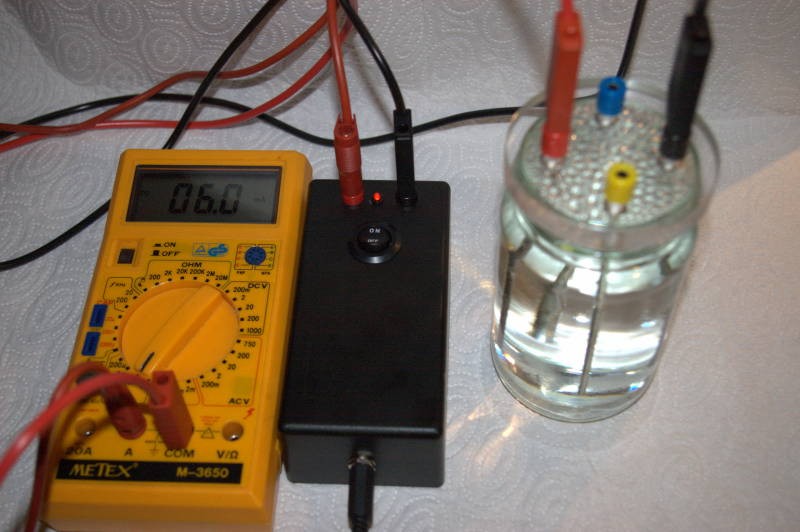

Bild 5

* * *

Von Mitglied Sybero G.

Bild 1 (die Elektronik verteilt auf 2 Platinen)

Bild 2

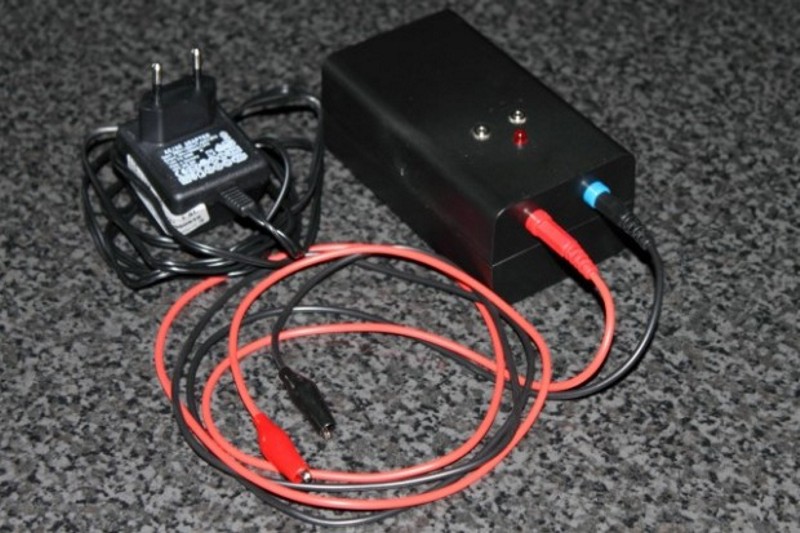

Bild 3

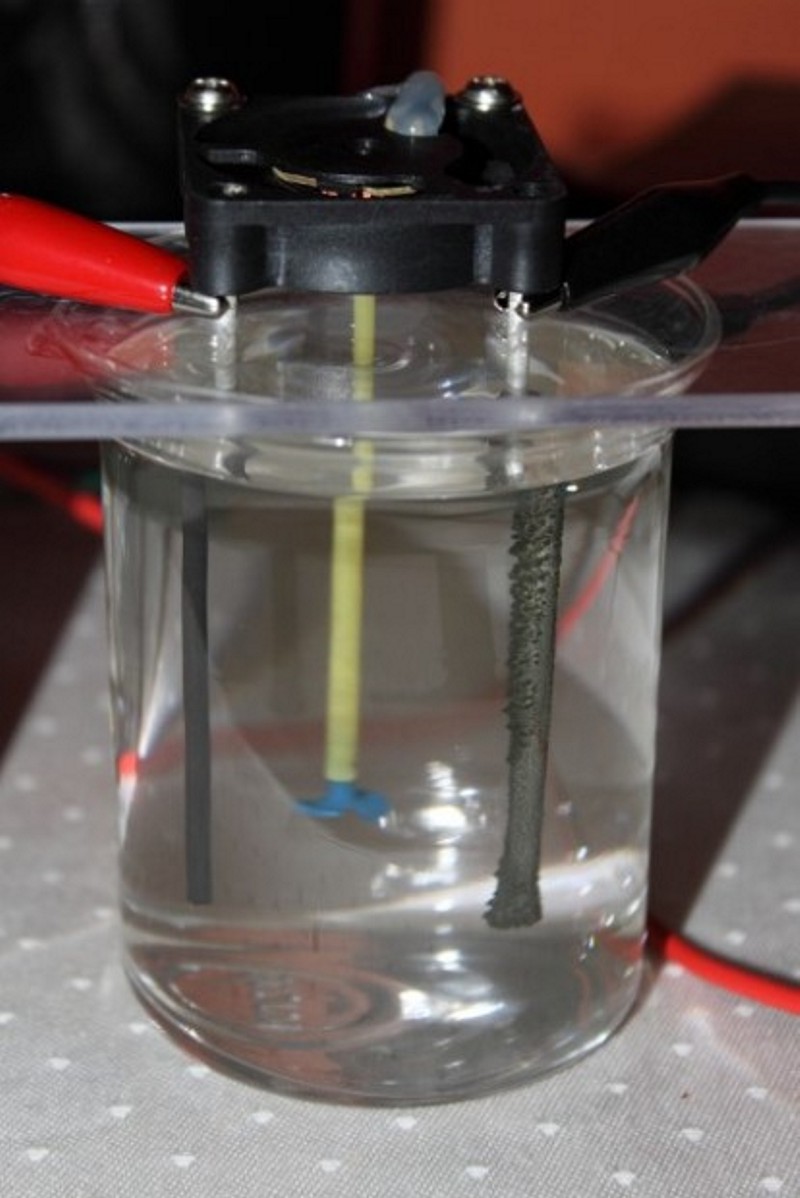

Bild 4

Bild 5

* * *

Von Mitglied Andreas M.

Besonderheit: Andreas hat eine "Streifenrasterplatine" verwendet. (sieh Ansicht von unten auf Bild 3)

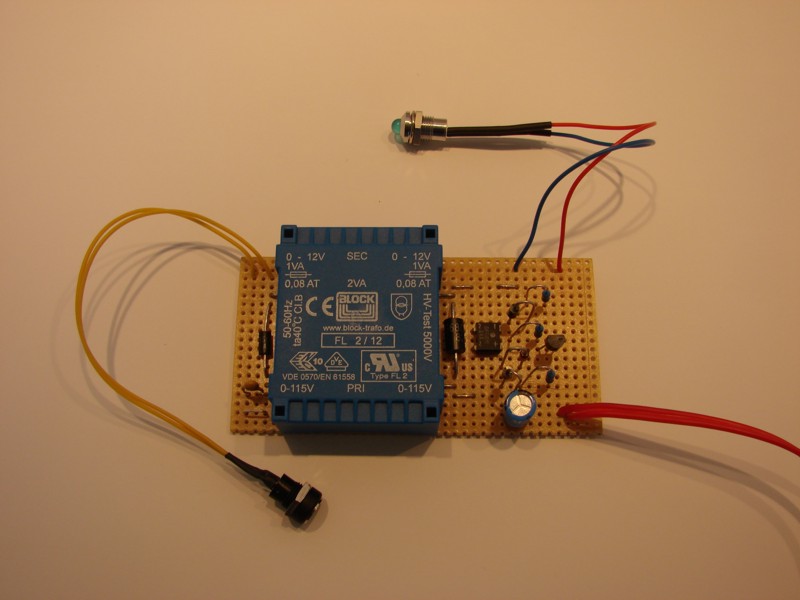

Bild 1

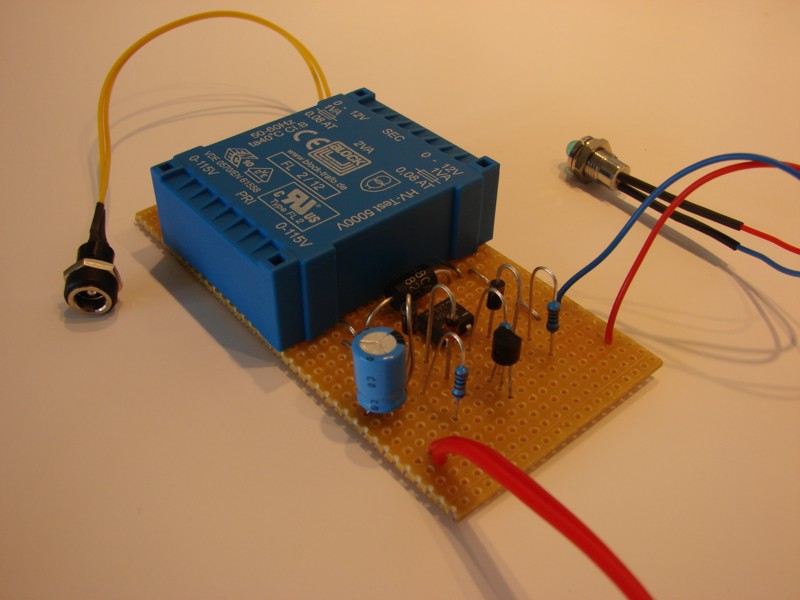

Bild 2

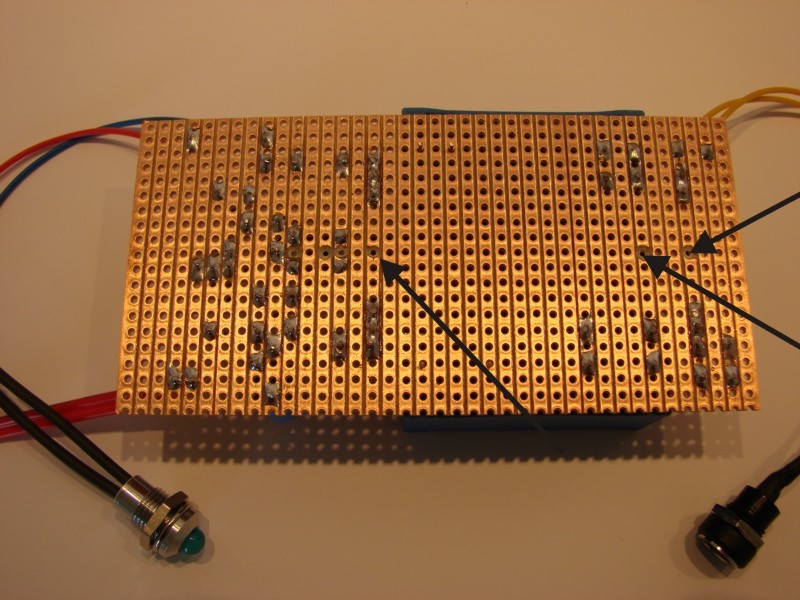

Bild 3 (die Streifenrasterplatine von unten)

Das ergibt einen einfacheren und sauberen Aufbau von unten, erfordert aber etwas mehr Denkarbeit, weil die Kupferstreifen an den vorgesehenen Stellen getrennt werden müssen. Man kann die Kupferschicht dort z.B. mit einem Bohrer entfernen.

* * *

Von Mitglied Arnd K.

Besonderheit: Arnd hat den Trafo extern angeordnet. (Bild 3)

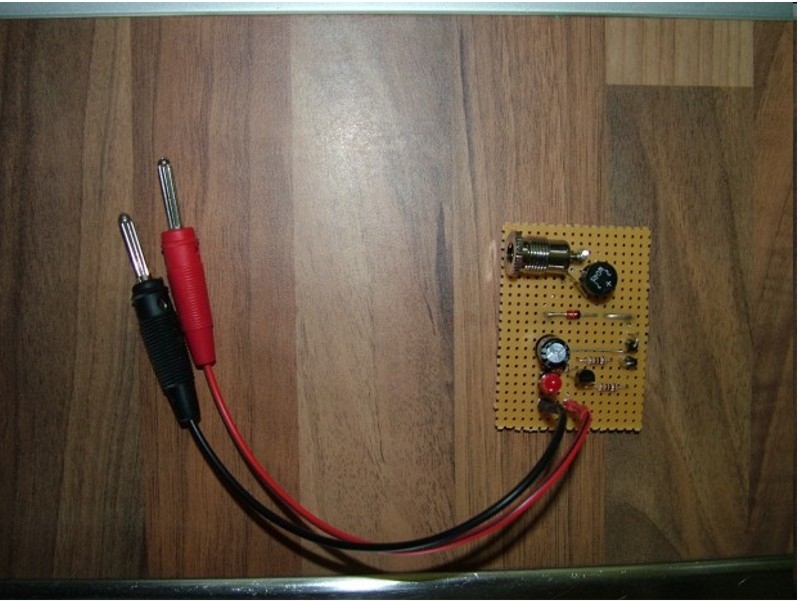

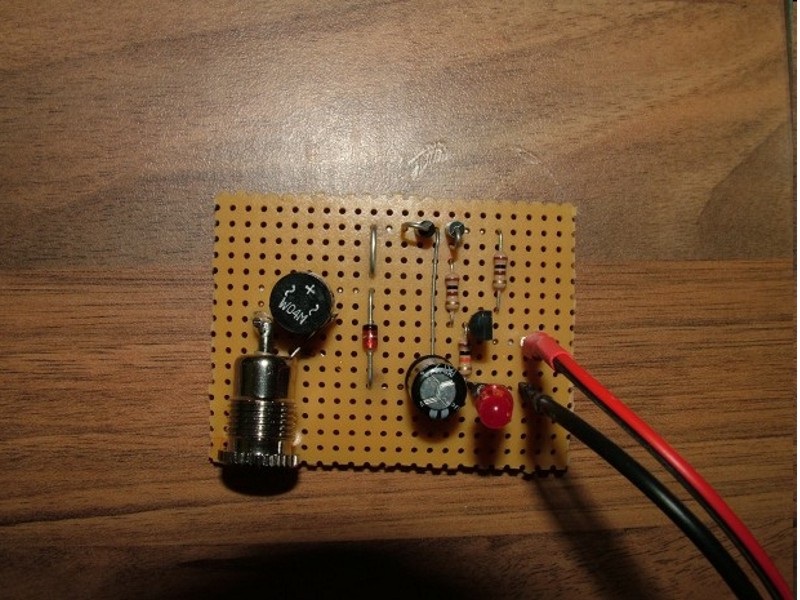

Bild 1

Bild 2

Bild 3

* * *

-------------------------------------------------------------
