Änderung 18.01.2015 Der Elektrodenhalter wurde
geändert. Jetzt 4 Bohrungen für Elektroden-Abstände 12,5 und 25 mm.
"Gelbes Silberwasser"
6.
Selbstbau-Projekt bei wer-kennt-wen, 05.07.2012
Liebe Mit-Bastler!
Es wird auch hier wieder einmal ausdrücklich betont,
daß Nachbau und Betrieb auf eigenes Risiko und eigene Verantwortung erfolgt. Die
frei zugängliche Spannung beträgt maximal 60 Volt
und liegt im Rahmen der Vorschrift für Kleinspannung SELV. Dennoch sind solche
Geräte von Kindern und nichtsachkundigen Personen fernzuhalten.
Diese Anleitung dient nicht der kommerziellen
Nutzung, sondern ausschließlich der persönlichen Anwendung für eigene, private
Zwecke.
* * *
Für den Nachbau wird eine Platine benötigt, die
Bezugsquelle wird bei den Bauteilen genannt.
Es sind ein paar praktische Erfahrungen mit dem Feinlötkolben nötig. Das dürfte
nach einiger Übung jeder können.
Die Bauteile und deren Anordnung lassen sich anhand der Skizzen und Abbildungen
auch vom Laien sicher erkennen.
Besonderheit: Hier ist zunächst die variable
Eingangsspannung zu nennen. Es kann praktisch alles herkömmliche an
Steckernetzteilen zwischen 4 Volt u. 35 Volt verwendet werden, sowohl Gleich- als
auch Wechselspannung. Ebenso ist ein Anschluß an den USB eines PC oder Notebooks
möglich und somit auch die Verwendung von diversen KFZ-Adaptern.
Für den Anschluß der Elektroden sind zwei 3 mm
Stehbolzen auf der Platine vorgesehen, an die übliche Experimentierkabel mit
Krokodilklemmen verwendet werden können. Die Polung ist dabei gleichgültig.
Ferner ist eine zweite Möglichkeit für einen 2,1 mm Hohlstecker - wie auch für
die Stromversorgung verwendet - gegeben, geeignet für längere Verbindungen
zwischen Gerät und den Elektroden. Eine Verwechslung dieser beiden identischen
Buchsen, etwa durch Stromanschluß des Steckernetzteils an der Elektroden-Buchse,
führt zu keinen Schäden. Der Elektroden-Ausgang ist zudem kurzschlußfest.
Dieses Selbstbau-Projekt 6 produziert wie schon Projekt 5 "gelbes Silberwasser", was im
allgemeinen als besonders hochwertig oder hochkonzentriert gilt.
Exakte, wissenschaftliche Erkenntnisse gibt es dazu jedoch nicht. Es ist aber zu
vermuten, daß die starke Tönung eine Folge mehrerer Faktoren ist, so etwa hoher
Elektroden-Gleichspannung und Verwendung von heißem Wasser.
Wir verwenden auch hier zunächst die bereits bekannte ppm-Tabelle des
Selbstbau-Projektes 2.
Das destillierte Wasser sollte zuvor möglichst auf Siedepunkt erhitzt werden. Das kann in
einem emaillierten Topf oder Edelstahltopf geschehen. Für den Herstellungsprozeß
wird das heiße Wasser in ein Glas umgefüllt und während der Herstellung nicht
mehr erhitzt und auch nicht umgerührt. Auch die Herstellung mit zuvor nicht
erhitztem Wasser ist möglich. Das verzögert jedoch die Anfangsphase um ein paar
Minuten, in der die volle Stromhöhe von 5 mA noch nicht erreicht ist. Je wärmer
das Wasser, um so schneller steigt der Strom auf den Maximalwert an.
Elektrodenreinigung:
Die Silber-Elektroden werden durch die Benutzung stumpf und grau. Das ist normal
und nicht von Nachteil. Sie dürfen nicht poliert oder sonstwie behandelt werden.
Schon gar nicht mit Putzmitteln oder Stahlwolle. Damit reibt man ungewollte
Fremdstoffe ins Silber, die man später im Silberwasser hat. Einzig und allein
dürfen sie mit Küchenpapier abgewischt werden.
* * *
Details:
Eingang: 4 - 35V DC oder AC (Gleich- oder Wechselspannung)
Anschluß: herkömmlicher Stromversorgungsstecker 2,1 x 5,5 mm.
Ausgang:
60 Volt stabilisierte Elektroden-Gleichspannung bei maximal 5 mA Elektrodenstrom
Sicherung: 0,125A mtr.
Betriebsanzeige:
Die blaue Leuchtdioden-Betriebsanzeige leuchtet schwach bei Anlegen der
Betriebsspannung und leuchtet hell bei Eintauchen der Elektroden ins Wasser.
Allgemeines zur Sicherheit und zum Betrieb:
Das Gerät darf nur mit geprüften Steckernetzteilen mit Gleich- oder Wechselspannung
betrieben werden. Das Netzteil muß das CE-Zeichen haben.
Das Gerät enthält eine Schutzschaltung, die bei Überspannung (ab 35 Volt) eine
Schmelz-Sicherung auslöst, die dann anschließend erneuert werden muß.
* * *
Selbstbau-Projekt 6 in der Box RAACO Pocket 1
Paßt alles in die RAACO-Box. In der Mitte der Elektrodenhalter,
darunter die Silberstäbe und Elektrodenkabel.
Bild 1
* * *
Die Anschlüsse für Stromversorgung und die Elektroden:
1 Stromversorgungsbuchse für 2,1 mm Hohlstecker (4 - 35 Volt AC oder DC)
2 Stromversorgungsbuchse per USB-Kabel
3 Anschluß für Elektrodenkabel mit 2,1 mm Hohlstecker
4 Anschluß der Elektroden an Stehbolzen (mit Krokodilklemmen)
Bild 2
Ausdrücklich!
Stromversorgung entweder an Buchse 1 oder an Buchse 2. (Aber nur eins von
beidem, NICHT beides.)
Ebenso Anschluß der Elektroden: Entweder an Buchse 3 oder an den beiden
Stehbolzen. (Auch dort nicht beides.)
* * *
Entweder mit Krokodil-Klemmen direkt an die 3 mm Stehbolzen auf der Platine.
Bild 3
* * *
Oder Elektrodenanschluß mit Hohlstecker an der Buchse (auch geeignet für längere
Kabel)
Bild 4
* * *

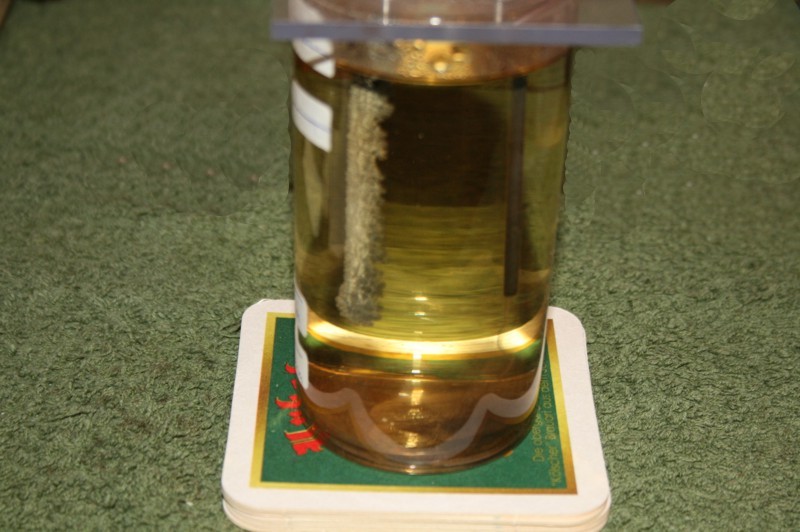

Das Silberwasser wird mit diesem Gerät nach 1 Stunde
Einschaltzeit mit 5 mA honiggelb. An der linken (Minus-) Elektrode sind wie zu
erwarten deutlich starke, graue "Dendritenbildungen" zu sehen, an der rechten
(Plus-) Elektrode wie üblich schwarz-braune Ablagerungen und schwach erkennbar
ein dünner "Faden" zum Glasboden hinunter, wo sich ein schwarzer Punkt bildet.
Das alles ist normal bei längerer Einschaltzeit. Es empfiehlt sich deshalb, die
Elektroden nach 30 Minuten kurz abzuwischen.
Bild 5
* * *

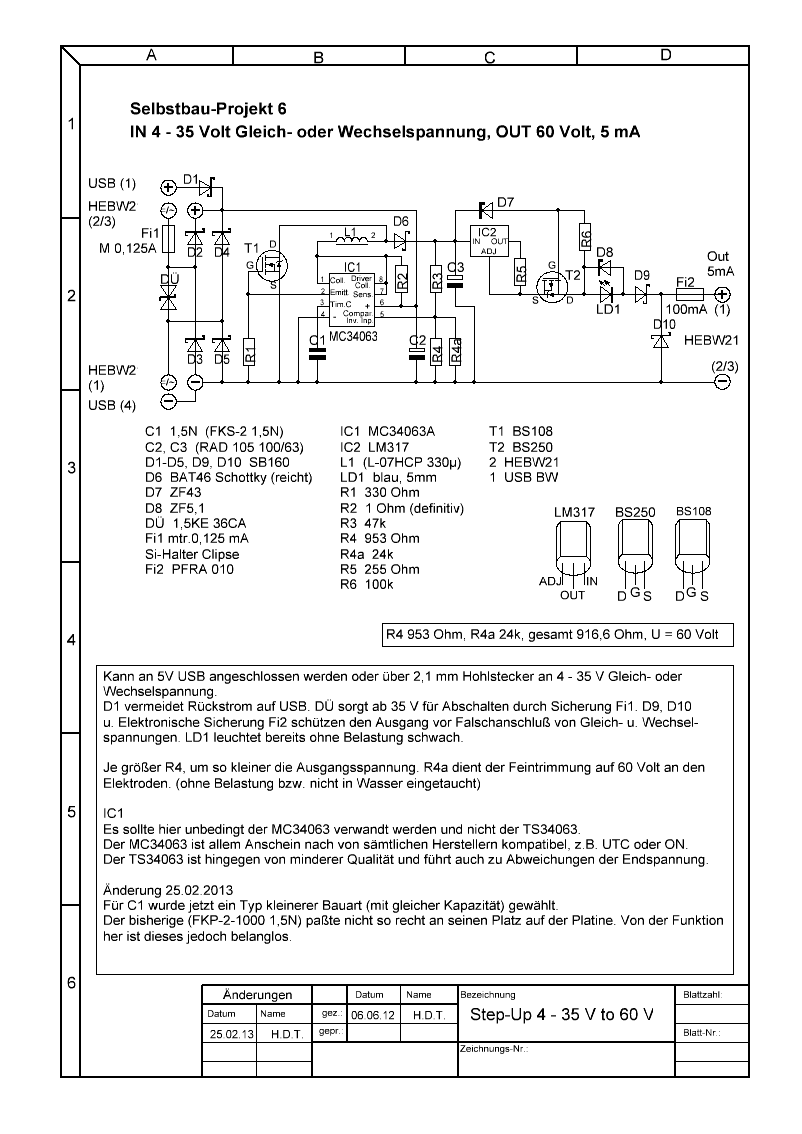

Schaltplan Blatt 1
* * *

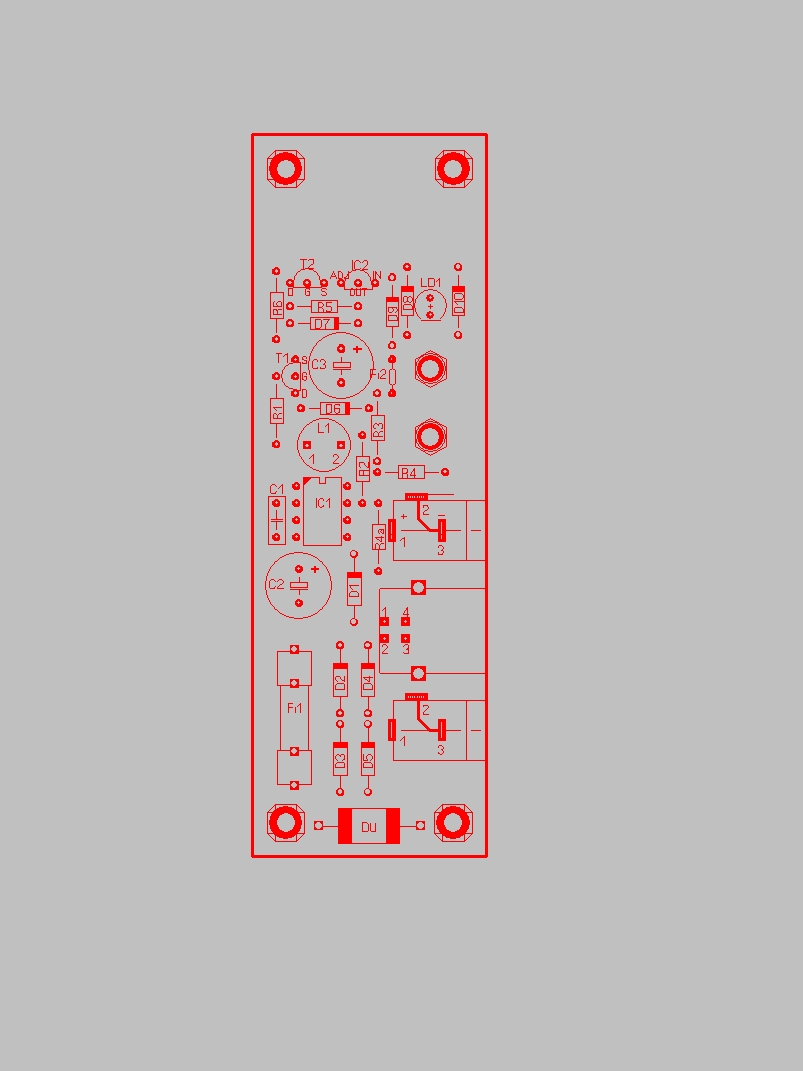

Bestueckungsplan
* * *

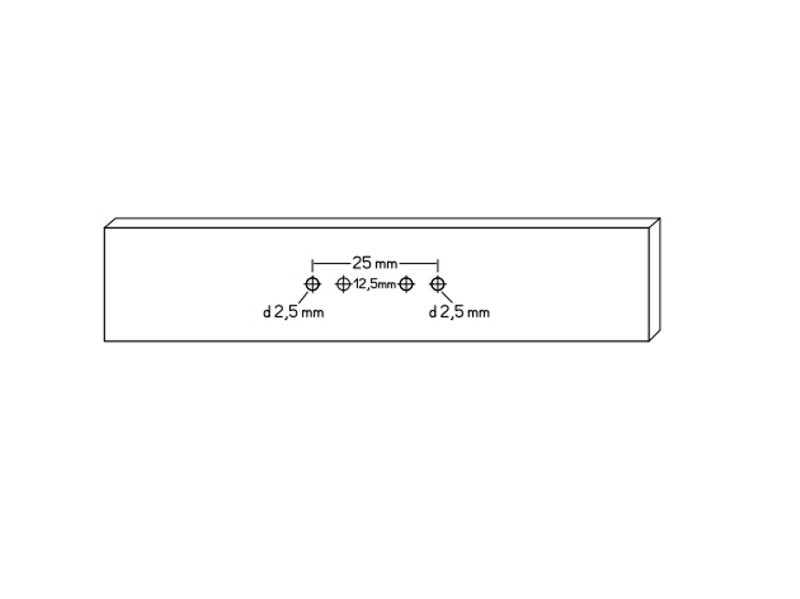

Elektrodenhalter aus
Plexiglas. Breite 22 - 23 mm. Möglichst 8 - 10 mm stark, das ergibt einen guten, geraden Sitz der
Stäbe. Gebohrt wird im Abstand von 25 mm mit einem normalen Stahlbohrer von 2,5
mm.
Bild 5
* * *
Stueckliste
Selbstbau-Projekt 6
Nachfolgende Stückliste kann zum
Ausdrucken als Word-Datei heruntergeladen werden
www.reichelt.de
Tel. 04422-955333
1 Stück Kondensator C1
Reichelt Best.-Nr.
FKS-2 1,5N
2 Stück
Elko C2, C3
Reichelt Best.-Nr.
RAD FC 100/63-5
7 Stück Dioden D1 - D5, D9, D10
Reichelt Best.-Nr.
SB160
1 Stück Diode D6
Reichelt Best.-Nr.
BAT46
1 Stück Diode
D7
Reichelt Best.-Nr.
ZF43
1 Stück Diode D8
Reichelt Best.-Nr.
ZF5,1
1 Stück Überspannungsschutzdiode DÜ
Reichelt Best.-Nr.
1,5KE 36CA
1 Stück Sicherung Fi1
Reichelt Best.-Nr.
MTR 0,125A
2 Stück
Sicherungsclipse
Reichelt Best.-Nr.
PL 120000
1 Stück
elektronische Sicherung Fi2
Reichelt Best.-Nr.
PFRA 010
1 Stück IC1
Reichelt Best.-Nr.
MC 34063 A 1 Stück IC2
Reichelt Best.-Nr.
LM317 TO 92
1 Stück Induktivität L1
Reichelt Best.-Nr.
L-07HCP 330µ
1 Stück Leuchtdiode LD1
Reichelt Best.-Nr.
LED 5MM BL
1 Stück Widerstand R1
Reichelt Best.-Nr.
Metall 330 Ohm
1 Stück Widerstand R2
Reichelt Best.-Nr.
Metall 1,0 Ohm
1 Stück Widerstand R3
Reichelt Best.-Nr.
Metall 47k
1 Stück
Widerstand R4
Reichelt Best.-Nr.
Metall 953 Ohm 1 Stück
Widerstand R4a
Reichelt Best.-Nr.
Metall 24k
1 Stück Widerstand R5
Reichelt Best.-Nr.
Metall 255 Ohm
1 Stück Widerstand R6
Reichelt Best.-Nr.
Metall 100k
1 Stück Transistor T1
Reichelt Best.-Nr.
BS108
1 Stück Transistor T2
Reichelt Best.-Nr.
BS250
2 Stück Stromversorgungsbuchse
Reichelt Best.-Nr.
HEBW 21
1 Stück
USB-Printbuchse Typ B liegend
Reichelt Best.-Nr.
USB
BW
1 Stück IC-Fassungen 8-pol.
Reichelt Best.-Nr.
GS 8P
4 Stück Distanzbolzen
Reichelt Best.-Nr.
DI 15MM
1 Stück
Mini-Krokoklemmensatz
Reichelt Best.-Nr.
MK 612S
1 Stück
Kunststoffbox
Reichelt Best.-Nr.
RAACO Pocket 1
1 Stück 0,5 m USB-Kabel
Reichelt Best.-Nr.
AK672/HSF-0,5 oder 1
Stück 1,8 m USB-Kabel
Reichelt Best.-Nr.
AK672/HS-2,0
------------------
Was sonst noch benötigt wird:
2
Silberelektroden 2,5 mm, 75, 85 oder 100 mm lang 1 Stück Plexiglas als
Elektrodenhalter 8 x 23 x 108 mm 1 Stück Plexiglas als Abdeckung, 2 x 35 x
108 mm 8 Schrauben 3 x 6 mm
1 Platine
Bestelldaten:
Preis je Stück
inclusive Versandkosten für Deutschland: 14,90 Euro
(Stand Oktober 2015)
Firma Platinenbelichter
Elisabeth Rath
Ederenerstr.2
D-52441 Linnich
Tel. 02462/202341
Fax.02462/202445 mail: info@platinenbelichter.de
home: www.platinenbelichter.de
oder hier: (allerdings Plus Versandkosten)
Platine-AT-0701892
Artikel:1105 Preis: 14,90 € + Versand 4,90 € (Stand Oktober 2012)
ANTTRONIC - Platinenservice
Inh. Sven Schult
Spillbähnstraße 19a
53844 Troisdorf
Tel.: 02241-3010465
Fax: 02241-3010469
e-Mail:
info@anttronic.de
http://www.anttronic.net/
* * *
Für Selbermacher hier das Platinen-Layout
als Sprint-Layout 5.0 Datei:
Platinen-Layout Selbstbau-Projekt
6
(Wer kein Sprint-Layout Programm hat,
benötigt zum Öffnen und Ausdrucken den (kostenlosen) "Viewer" als Download von
Abacom.)
-------------------------------------------------------------
